Allen & Heath M-SQ-DANT32-A

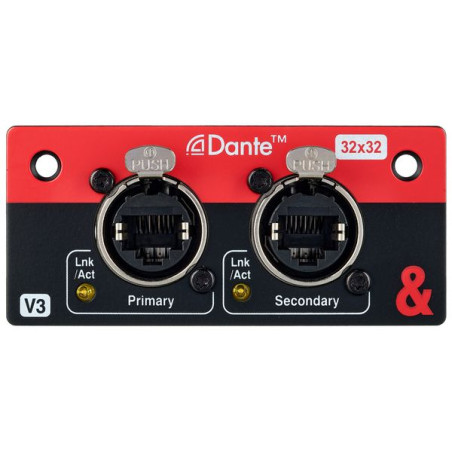

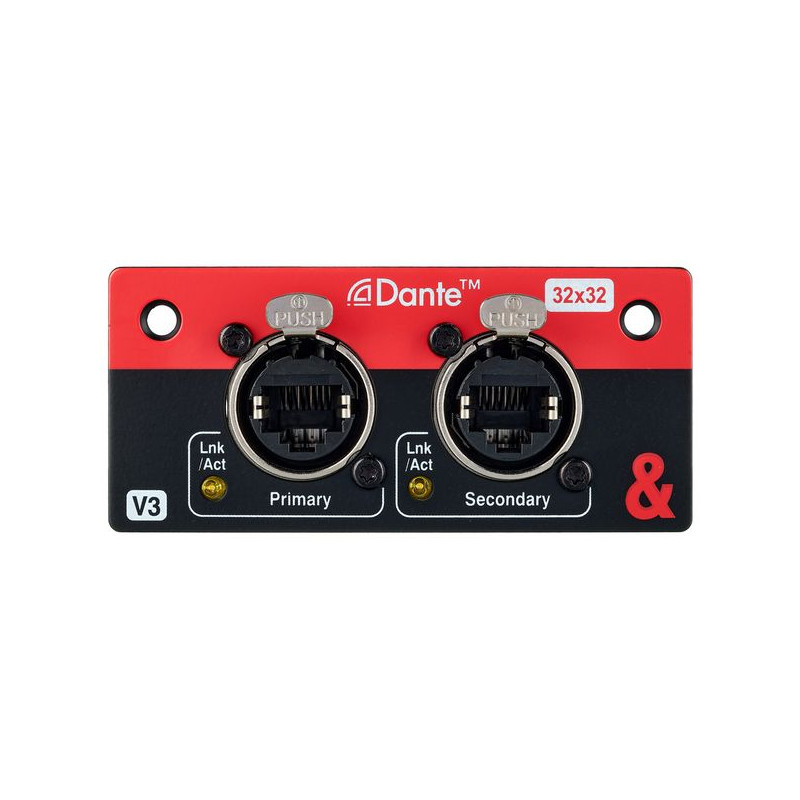

Allen & Heath M-SQ-DANTE32-A – Karta rozszerzeń Dante 32×32 dla mikserów SQ

Allen & Heath M-SQ-DANTE32-A to profesjonalna karta rozszerzeń audio-over-IP przeznaczona dla mikserów serii SQ. Umożliwia transmisję 32×32 kanałów w formacie Dante przy 96 kHz, co pozwala na integrację systemu z sieciami audio, innymi konsoletami, końcówkami mocy, procesorami DSP oraz infrastrukturą instalacyjną. Stanowi kluczowe narzędzie w nowoczesnych systemach nagłośnieniowych, gdzie liczy się niezawodna komunikacja, niskie opóźnienia i skalowalność.

Specyfikacja techniczna:

• Typ: karta rozszerzeń audio-over-IP Dante dla mikserów Allen & Heath SQ

• Kompatybilność: miksery SQ-5, SQ-6, SQ-7

• Liczba kanałów: 32 wejścia Dante + 32 wyjścia Dante (32×32)

• Częstotliwość próbkowania: natywne 96 kHz

• Obsługiwane częstotliwości: 44.1 / 48 / 88.2 / 96 kHz (automatyczna konwersja w sieci Dante)

• Tryb pracy: Primary / Secondary (redundancja lub switchowany tryb podwójnego portu)

• Interfejs sieciowy: 2 × gniazda RJ45 (Ethernet)

• Standard sieciowy: Dante Audio Network, gigabitowy transport AoIP

• Latencja systemowa: od 0.25 ms (w zależności od ustawień Dante Controller)

• Obsługa protokołów: Dante, AES67, operacje w sieci Layer 3

• Zgodność z Dante Controller: pełna konfiguracja routingu, clockingu i patchowania

• Obsługa Dante Domain Manager: tak — kompatybilna z zarządzaniem domenami i bezpieczeństwem

• Synchronizacja zegara: PTP (Precision Time Protocol)

• Zastosowania: nagłośnienie live, instalacje stałe, systemy matrycowe, połączenie z end-pointami Dante, rejestracja wielośladowa

• Wbudowane zabezpieczenia sieciowe: izolacja portów, zgodność z infrastrukturą enterprise

• Montaż: instalowana w slocie rozszerzeń mikserów SQ

• Chłodzenie: pasywne

• Materiały obudowy: metalowa, ekranowana konstrukcja odporna na zakłócenia

• Temperatura pracy: od 0°C do 40°C

• Maksymalna obsługiwana liczba kanałów w systemie Dante: zależna od sieci, w praktyce do setek kanałów

• Zastosowanie w sieciach: switchowane sieci gigabitowe, segmentacja VLAN, integracja z innymi urządzeniami Dante

Kluczowe cechy:

• 32×32 kanały Dante w wysokiej jakości 96 kHz

• Stabilna, niskolatencyjna transmisja audio-over-IP

• Podwójny port sieciowy: redundancja lub tryb switchowy

• W pełni kompatybilna z Dante Controller i Dante Domain Manager

• Idealna do dużych instalacji, systemów live i połączeń między stanowiskami FOH / MON

• Bezproblemowa integracja z końcówkami mocy, procesorami DSP i innymi mikserami Dante

• Łatwe rozszerzenie systemu o wielośladowe nagrywanie i streamowanie audio

• Solidna, metalowa konstrukcja i prosta instalacja

Wymiary i waga:

• Szerokość: 14.1 cm

• Wysokość: 12.9 cm

• Głębokość: 2.2 cm

• Waga: 0.40 kg

Zastosowanie:

• Rozbudowa miksera SQ o sieć Dante 32×32

• Integracja z instalacjami audio w szkołach, teatrach, kościołach i obiektach komercyjnych

• Łączenie mikserów FOH i MON w systemach live

• Transmisja audio na duże odległości po sieci Ethernet

• Nagrywanie wielośladowe poprzez infrastrukturę Dante
