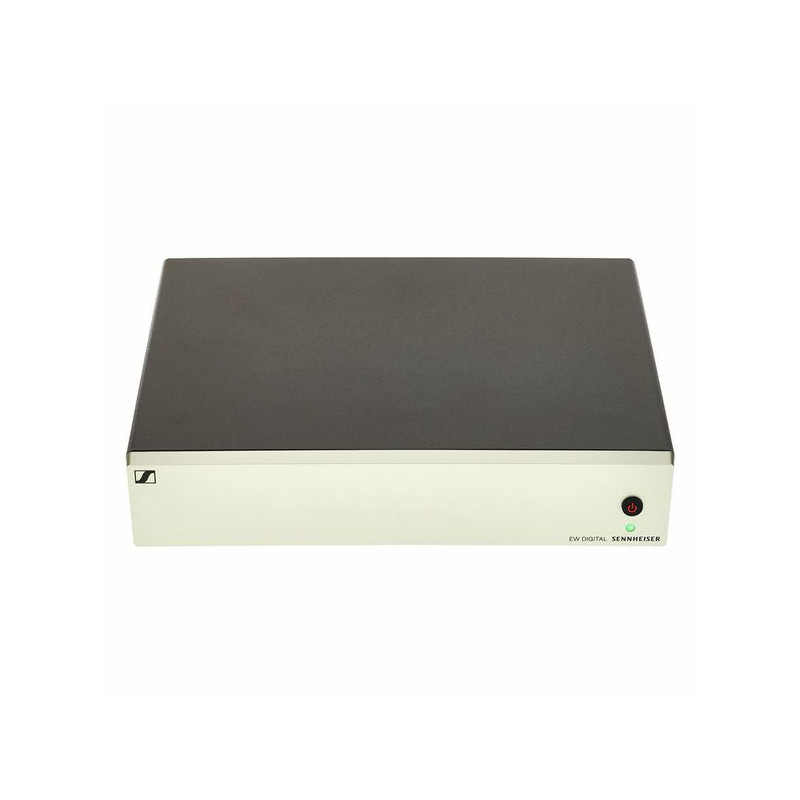

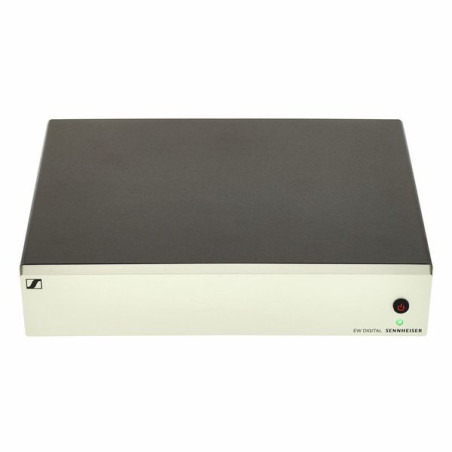

Sennheiser EW-D ASA Q-R-S

Sennheiser EW‑D ASA (Q‑R‑S) to aktywny splitter antenowy, który pozwala na efektywne dystrybuowanie sygnału RF z jednej lub dwóch anten do kilku odbiorników bezprzewodowych. Dzięki temu możliwa jest praca z wieloma kanałami radiowymi przy zachowaniu jakości sygnału i odporności na zakłócenia. Urządzenie wspiera również zasilanie anten aktywnych i boosterów, co ułatwia konfigurację systemu audio.

Specyfikacja techniczna:

• Zakres częstotliwości pracy: 470 –706 MHz (Q‑R‑S)

• Typ rozdzielacza: aktywny antenowy (2 × 1:4 lub 1 × 1:8)

• Wzmocnienie sygnału RF: 0 ± 1 dB (wejście do każdego wyjścia)

• Impedancja: 50 Ω

• Izolacja wyjść: > 25 dB

• Straty odbicia (reflection loss): 10 dB

• Zasilanie odbiorników i anten aktywnych: DC 12 V

• Pobór prądu typowy: 210 mA (maksymalnie do 3 A z podłączonymi odbiornikami i boosterami)

• Temperatura pracy: –10 °C – +55 °C

• Temperatura przechowywania: –20 °C – +70 °C

• Wilgotność względna: 5 % – 95 % (bez kondensacji)

• IIP3 (trzeciego rzędu punkt intermodulacji): > 25 dBm

Kluczowe cechy:

• Kompatybilny z cyfrowymi systemami bezprzewodowymi Evolution Wireless Digital

• Aktywny rozdzielacz sygnału RF zapewniający równomierną dystrybucję do wielu odbiorników

• Niska strata sygnału i wysoka izolacja między wyjściami

• Obsługa zasilania DC 12 V dla anten aktywnych lub boosterów

• Solidna konstrukcja gotowa do pracy w profesjonalnych systemach radiowych

• Przystosowany do pracy w szerokim zakresie temperatur i wilgotności

Wymiary i waga:

• Szerokość: 21,2 cm

• Wysokość: 4,3 cm

• Głębokość: 16,8 cm

• Waga: 1,10 kg

Zastosowanie:

Sennheiser EW‑D ASA (Q‑R‑S) to profesjonalne rozwiązanie dla instalacji bezprzewodowych w studiach nagraniowych, teatrach, na eventach na żywo i w systemach transmisyjnych. Umożliwia efektywne rozdzielenie sygnału z anten do wielu odbiorników radiowych, co jest kluczowe przy pracy z wieloma kanałami, koordynacją częstotliwości oraz w sytuacjach, gdzie zależy nam na stabilności i czystości sygnału RF.
