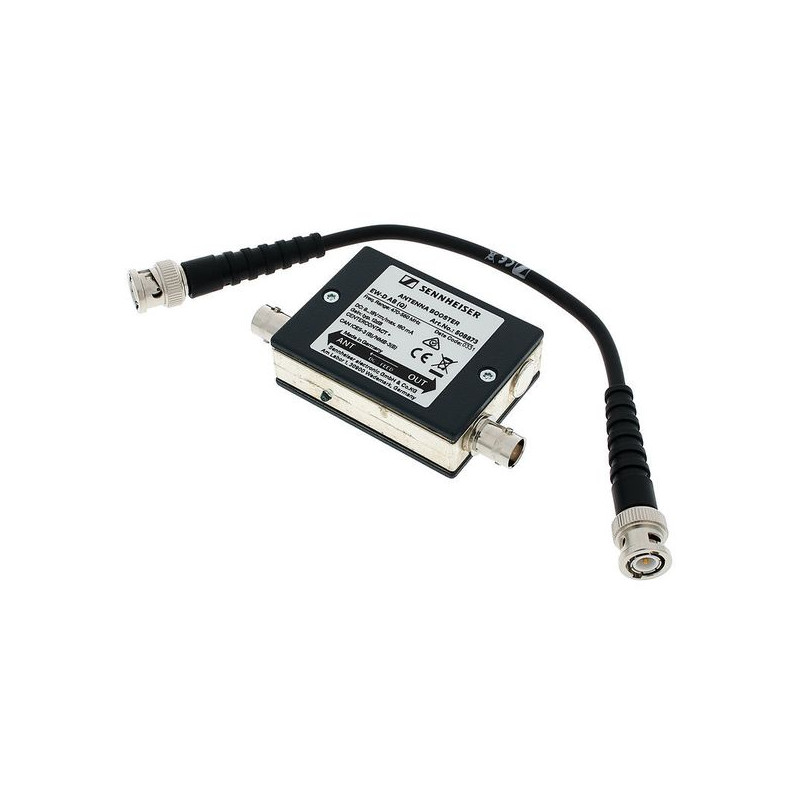

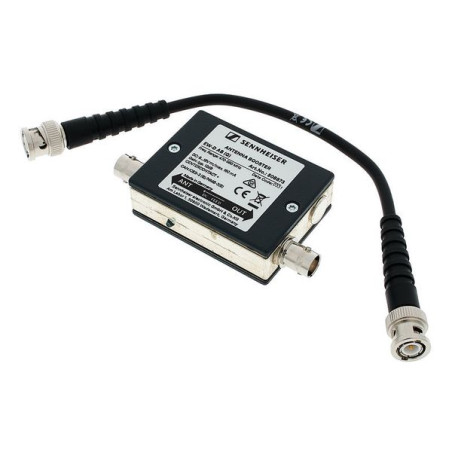

S‌ennheiser EW-D AB (Q)

Sennheiser EW-D AB (Q) to wzmacniacz antenowy przeznaczony do systemów Evolution Wireless Digital, zaprojektowany do kompensowania strat sygnału występujących przy dłuższych odcinkach kabla antenowego. Wersja Q pracuje w paśmie 470–550 MHz i została opracowana z myślą o profesjonalnych instalacjach bezprzewodowych, w których ważne są stabilność toru RF, odpowiedni zapas sygnału i możliwość rozbudowy systemu antenowego. Producent określa ten model jako antenna booster do serii EW-D.

Specyfikacja techniczna:

• Typ produktu: wzmacniacz antenowy

• Seria: Sennheiser Evolution Wireless Digital

• Wersja pasma: Q

• Zakres częstotliwości: 470–550 MHz

• Wzmocnienie: typowo 12 dB

• Impedancja: 50 Ω

• Maksymalna moc wejściowa RF: +10 dBm

• Punkt intermodulacji trzeciego rzędu (IIP3): > 25 dBm

• Zasilanie: DC 12 V (zakres 9–18 V DC)

• Pobór prądu: maks. 160 mA przy 12 V

• Złącza: 2 x BNC żeńskie

• Przesył zasilania: z wyjścia do anteny (DC power supply from OUT to ANT)

Kluczowe cechy:

• Wzmacniacz został opracowany do kompensowania tłumienia sygnału w instalacjach, gdzie antena jest oddalona od odbiornika i występują straty na kablu koncentrycznym. Taki sens zastosowania wynika z dokumentacji EW-D oraz pozycjonowania produktu jako antenna booster dla systemów cyfrowych Sennheiser.

• Typowe wzmocnienie 12 dB pomaga utrzymać bardziej stabilny poziom sygnału RF w rozbudowanych konfiguracjach antenowych.

• Wersja Q jest dostrojona do zakresu 470–550 MHz, więc powinna być dobierana zgodnie z zakresem pracy reszty systemu bezprzewodowego.

• Dwa złącza BNC i impedancja 50 Ω ułatwiają integrację z profesjonalnymi antenami, splitterami i przewodami koncentrycznymi stosowanymi w systemach wireless.

• Zasilanie 12 V DC oraz przesył zasilania do anteny przez tor RF upraszczają wdrożenie w instalacjach rackowych i scenicznych.

• Parametr IIP3 powyżej 25 dBm wskazuje na dobrą odporność układu na intermodulację w bardziej wymagających środowiskach RF.

Zastosowanie:

Sennheiser EW-D AB (Q) sprawdzi się w profesjonalnych systemach bezprzewodowych używanych na scenie, w instalacjach eventowych, domach kultury, teatrach, salach konferencyjnych i rackach technicznych, gdzie anteny są montowane w większej odległości od odbiorników. To sensowny wybór dla realizatorów dźwięku i integratorów AV, którzy chcą ograniczyć straty sygnału w paśmie UHF i utrzymać odpowiednią wydajność systemu Evolution Wireless Digital.
