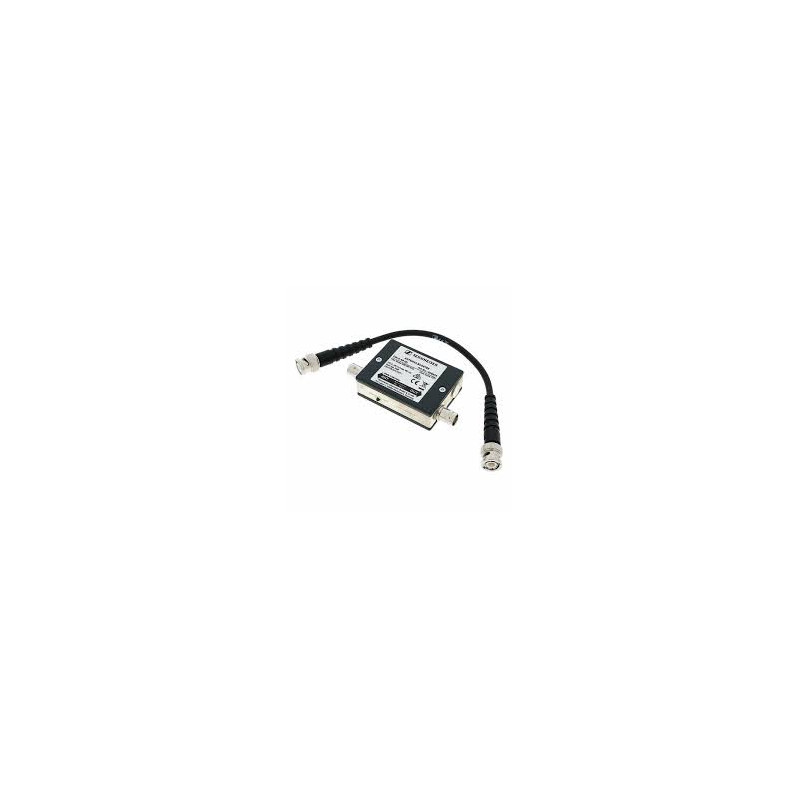

‌Sennheiser EW-D AB (S)

Sennheiser EW-D AB (S) to wzmacniacz antenowy przeznaczony do systemów Evolution Wireless Digital, opracowany do kompensowania strat sygnału RF pojawiających się przy dłuższych trasach kablowych między anteną a odbiornikiem. Wersja S pracuje w paśmie 606–694 MHz i jest kierowana do profesjonalnych instalacji bezprzewodowych, w których istotne są stabilność transmisji, odpowiedni poziom sygnału oraz możliwość budowy bardziej rozbudowanego toru antenowego.

Specyfikacja techniczna:

• Typ produktu: wzmacniacz antenowy

• Seria: Sennheiser Evolution Wireless Digital

• Wersja pasma: S

• Zakres częstotliwości: 606–694 MHz

• Wzmocnienie: typowo 12 dB

• Impedancja: 50 Ω

• Maksymalna moc wejściowa RF: +10 dBm

• Punkt intermodulacji trzeciego rzędu (IIP3): > 25 dBm

• Zasilanie: DC 12 V (zakres 9–18 V DC)

• Pobór prądu: maks. 160 mA przy 12 V

• Złącza: 2 x BNC żeńskie

• Przesył zasilania: z wyjścia do anteny

Kluczowe cechy:

• Wzmacniacz pomaga wyrównać tłumienie sygnału w instalacjach, gdzie anteny są oddalone od odbiorników i pojawiają się straty na przewodach koncentrycznych. To podstawowy sens zastosowania tego modelu w rodzinie EW-D.

• Zakres pracy 606–694 MHz sprawia, że wersję S należy dobierać do zgodnego zakresu częstotliwości pozostałych elementów systemu bezprzewodowego.

• Typowe wzmocnienie 12 dB pozwala utrzymać bardziej użyteczny poziom sygnału RF w bardziej rozbudowanych konfiguracjach antenowych.

• Złącza BNC i impedancja 50 Ω ułatwiają integrację ze splitterami, antenami kierunkowymi i profesjonalnym okablowaniem RF.

• Parametr IIP3 powyżej 25 dBm wskazuje na dobrą odporność układu na zniekształcenia intermodulacyjne w wymagającym środowisku radiowym.

• W części źródeł sprzedażowych spotyka się uproszczone podanie wzmocnienia jako 10 dB, natomiast specyfikacja techniczna Sennheisera dla EW-D AB podaje typowo 12 dB, więc tę wartość należy traktować jako właściwą referencję.

Zastosowanie:

Sennheiser EW-D AB (S) sprawdzi się w systemach bezprzewodowych używanych na scenie, w teatrach, domach kultury, instalacjach konferencyjnych, rackach technicznych i realizacjach eventowych, gdzie anteny są montowane w większej odległości od odbiorników. To praktyczne rozwiązanie dla realizatorów dźwięku i integratorów AV, którzy chcą ograniczyć straty sygnału w paśmie 606–694 MHz i utrzymać stabilną pracę systemu Evolution Wireless Digital.
