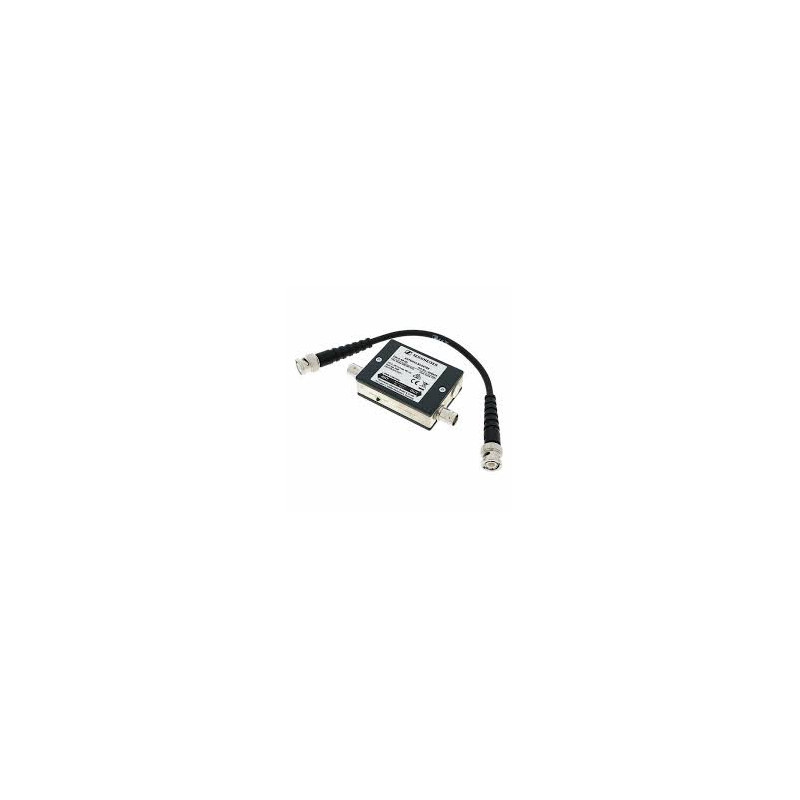

‌Sennheiser EW-D AB (R)

Sennheiser EW-D AB (R) to wzmacniacz antenowy przeznaczony do systemów Evolution Wireless Digital, zaprojektowany do kompensowania strat sygnału RF pojawiających się przy dłuższych trasach kablowych między anteną a odbiornikiem. Wersja R pracuje w paśmie 520–608 MHz i została opracowana z myślą o profesjonalnych instalacjach bezprzewodowych, gdzie liczą się stabilność transmisji, odpowiedni poziom sygnału oraz możliwość budowy wydajniejszego toru antenowego. Producent pozycjonuje ten model jako antenna booster do serii EW-D.

Specyfikacja techniczna:

• Typ produktu: wzmacniacz antenowy

• Seria: Sennheiser Evolution Wireless Digital

• Wersja pasma: R

• Zakres częstotliwości: 520–608 MHz

• Wzmocnienie: typowo 12 dB

• Impedancja: 50 Ω

• Maksymalna moc wejściowa RF: +10 dBm

• Punkt intermodulacji trzeciego rzędu (IIP3): > 25 dBm

• Zasilanie: DC 12 V (zakres 9–18 V DC)

• Pobór prądu: maks. 160 mA przy 12 V

• Złącza: 2 x BNC żeńskie

• Dodatkowo: przesył zasilania z wyjścia do anteny

• Wilgotność pracy: 5–95%

• Temperatura pracy: od -10°C do +55°C

• Temperatura przechowywania: od -20°C do +70°C

Kluczowe cechy:

• Wzmacniacz został stworzony do wyrównywania strat sygnału w instalacjach, w których anteny są zamontowane dalej od odbiorników i sygnał RF słabnie na przewodach koncentrycznych. To podstawowe zastosowanie tego typu akcesorium w rodzinie EW-D.

• Zakres pracy 520–608 MHz oznacza, że wersję R należy dobierać do zgodnego pasma pracy pozostałych elementów systemu bezprzewodowego.

• Typowe wzmocnienie 12 dB pomaga utrzymać bardziej użyteczny poziom sygnału RF w rozbudowanych konfiguracjach antenowych, szczególnie przy dłuższych kablach.

• Złącza BNC i impedancja 50 Ω ułatwiają integrację z profesjonalnymi antenami, splitterami i okablowaniem RF wykorzystywanym w systemach wireless.

• Parametr IIP3 powyżej 25 dBm wskazuje na dobrą odporność układu na zniekształcenia intermodulacyjne w bardziej wymagającym środowisku radiowym.

• Zasilanie 12 V DC oraz możliwość przesyłu zasilania do anteny upraszczają budowę bardziej zaawansowanego toru antenowego w racku lub instalacji scenicznej.

Zastosowanie:

Sennheiser EW-D AB (R) sprawdzi się w profesjonalnych systemach bezprzewodowych używanych na scenie, w teatrach, domach kultury, instalacjach konferencyjnych, rackach technicznych i realizacjach eventowych, gdzie anteny są montowane w większej odległości od odbiorników. To praktyczne rozwiązanie dla realizatorów dźwięku i integratorów AV, którzy chcą ograniczyć straty sygnału w paśmie 520–608 MHz i utrzymać stabilną pracę systemu Evolution Wireless Digital.
